1范圍
JB/T 6016的本部分規定了內燃機普通合金鑄鐵單體鑄造活塞環金相組織的檢驗方法和評定方法。
本部分適用于氣缸直徑小于或等于160mm的內燃機普通合金鑄鐵單體鑄造活塞環金相組織的檢驗。
2規范性引用文件
下列文件中的條款通過JB/T 6016的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本部分。
GB/T 7216灰鑄鐵金相
3技術要求
3.1石墨
按照GB/T 7216，石墨應為適當大小的F型、A型、B型，允許D型和少量E型，分散度較大，分布均勻。按本部分級別圖評定：1級～5級合格。
3.1.1石墨長度

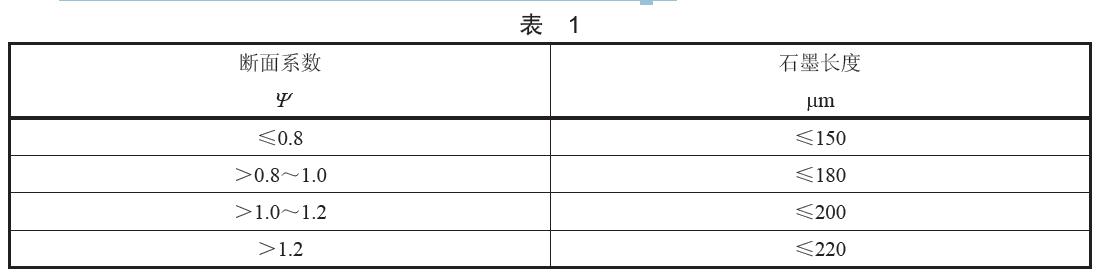

石墨長度按成品環的斷面系數分為四類，具體分類見表1。

注：成品環的斷面系數指成品環的斷面面積與周長之比。
3.1.2 E型石墨
在環的工作表面層上，E型石墨其數量應小于或等于視場面積的10%。
3.2基體組織
3.2.1磷共晶
3.2.1.1磷共晶分布
磷共晶應為單個細小塊狀或斷續網狀，網孔細小，分布均勻。按本部分第二級別圖評定：1級～4級合格。
3.2.1.2磷共晶大小
磷共晶呈斷續網狀時，斷面系數小于或等于1.0，磷共晶鏈長應小于或等于150μm；斷面系數大于1.0，磷共晶鏈長應小于或等于180μm；磷共晶呈單個細小塊狀時，單個磷共晶的面積應小于或等于1000μm2。按本部分第三級別圖評定：1級～4級合格。
3.2.1.3磷共晶－碳化物復合物
復合物中碳化物的長度應小于或等于30μm，面積應小于或等于300μm2。按本部分第四級別圖評定：
1級合格。
3.2.2游離鐵素體
游離鐵素體的數量應小于或等于視場面積的5%。按本部分第五級別圖評定：1級～3級合格。
3.2.3珠光體
珠光體應為索氏體型珠光體，細片狀珠光體，允許有針狀組織，不允許有粒狀珠光體、游離滲碳體和萊氏體存在。按本部分第六級別圖評定：1級～3級合格。
