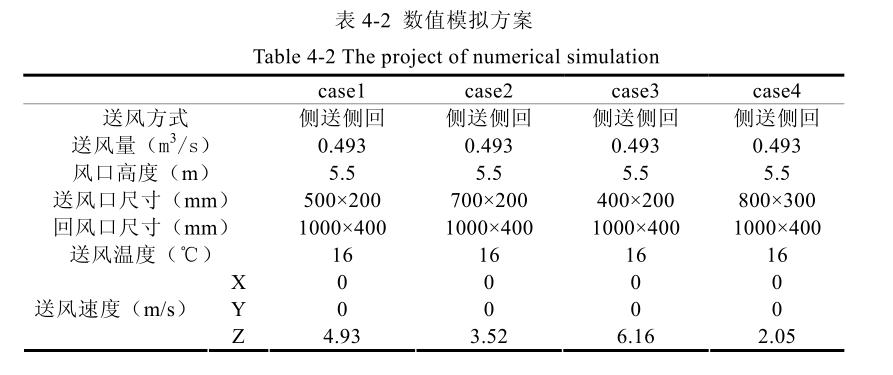

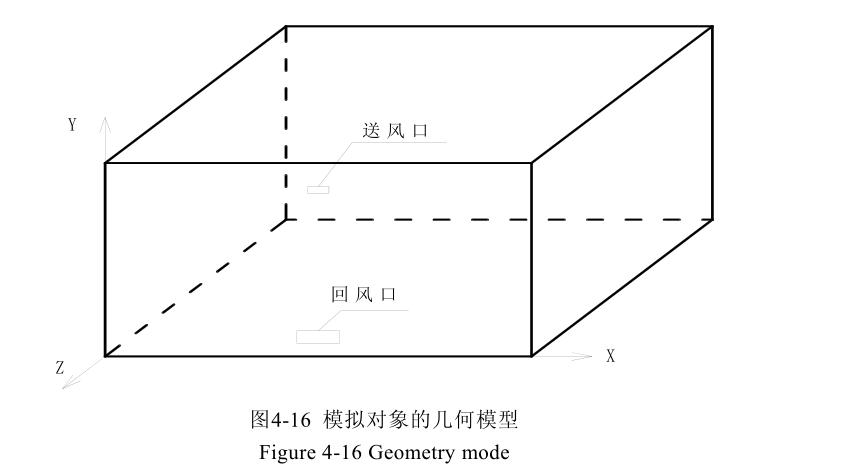

在上一節數值模擬的基礎上，選用case2的風口布置方式，進行以下的討論分析。各種方案的模型見圖4-16，數值模擬方案見表4-2。因?yàn)樗惋L(fēng)速度的大小對氣流流型的影響不大，所以在研究速度場時選擇風口所在的截面即x=5.0m的截面，分析氣流的運動。






圖4-17~圖4-20分別為以上方案的速度分布圖；圖4-21至4-24分別為以上方案的溫、濕度分布圖。

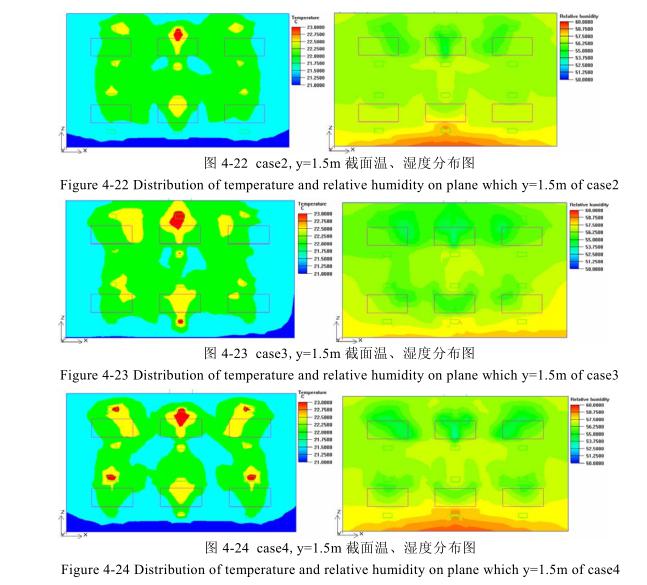

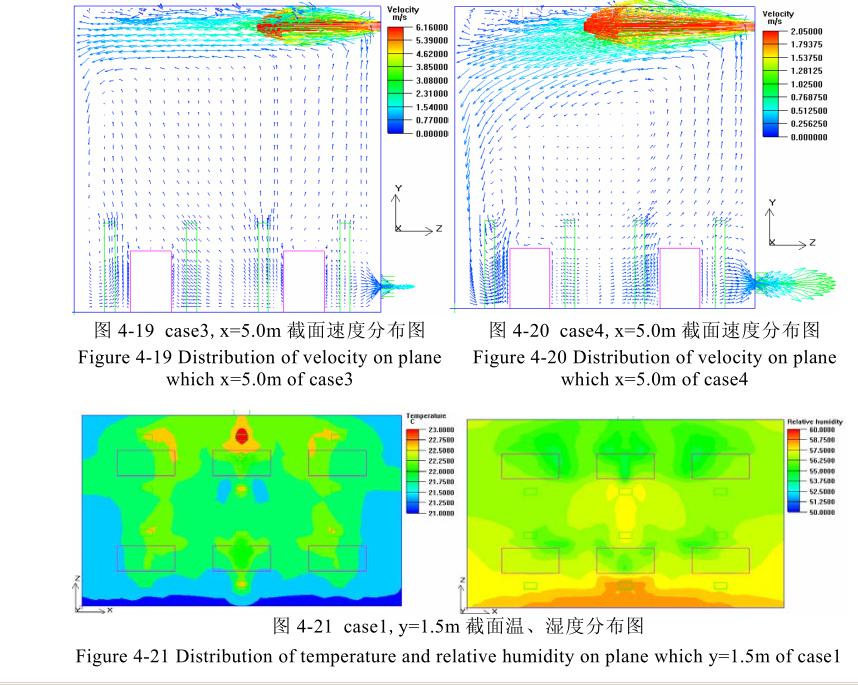

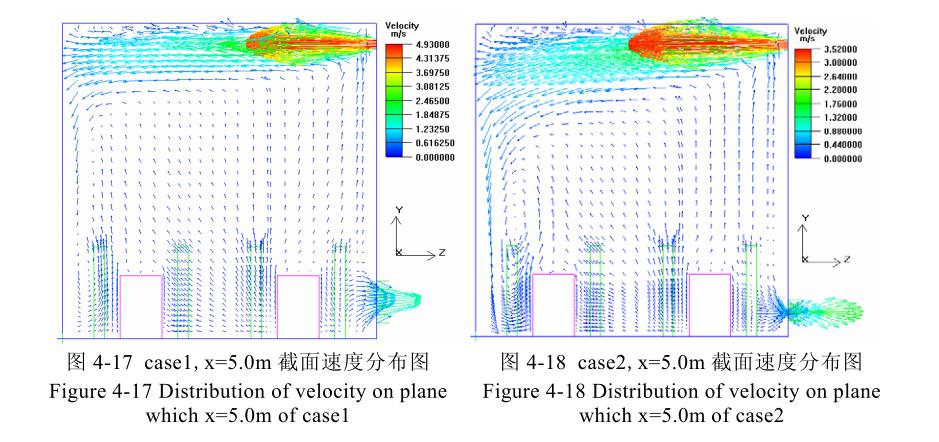

由圖4-17可以看出，氣流的貼附射流較長，與車間內空氣混合充分。射流到達末端下流后，與車間空調區域的空氣進行熱濕交換。能量利用比較充分。從圖4-21可以看出，溫、濕度分布也很均勻，工作區的溫度在22℃左右，相對濕度基本上在55％左右。由圖4-18可以看出，氣流的貼附射流比較短，一部分氣流沒有達到射流末端，就與非空調區域的空氣進行熱濕交換，造成能量的浪費。從圖4-22可以看出，溫、濕度分布也很均勻，工作區的溫度也在22℃左右，相對濕度基本上在55％左右。






由圖4-19可以看出，氣流的貼附射流較長，與車間內空氣混合充分。射流到達末端下流后，與車間空調區域的空氣進行熱濕交換。能量利用比較充分。從圖4-23可以看出，溫、濕度分布不是很均勻，工作區中間部分的溫度已達到22.5℃，相對濕度基本上在55％左右。
由圖4-20可以看出，氣流的貼附射流更短，大部分氣流沒有達到射流末端，就與非空調區域的空氣進行熱濕交換，能量浪費很嚴重。從圖4-24可以看出，溫、濕度分布不均勻，工作區中間部分的溫度已達到22.5℃，相對濕度基本上還在55％左右。






從以上四組的模擬可以看出送風速度對氣流的流型影響不是很大，但是對室內氣流的分布有影響。送風速度越大，氣流的貼附長度就越長，對室內的空氣的影響也就越強烈，參與空調區域空氣混合的就越多。能量利用就越充分。但是，送風速度過大，卻會起到相反的作用，溫度場的均勻性就會變差，送入的冷空氣沒來得及與室內空氣相混合，就沿著對面墻壁下流，最后排出室外，導致中間的工作臺的溫度升高。同時也會造成能量的浪費。從溫、濕度場來看，送風速度小，溫度分布比較均勻，但是速度過小，氣流的貼附射流長度就越短，能量浪費現象就越嚴重。另外，速度越大，溫度的衰減越慢，區域溫差就會變大。綜上所述，種情況的速度。http://m.nanke022.com
